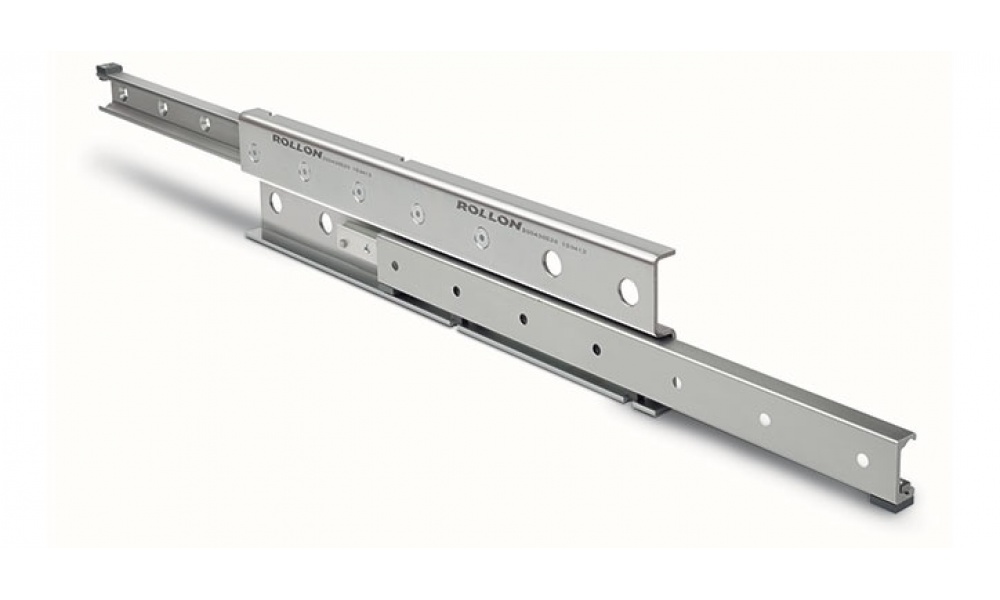

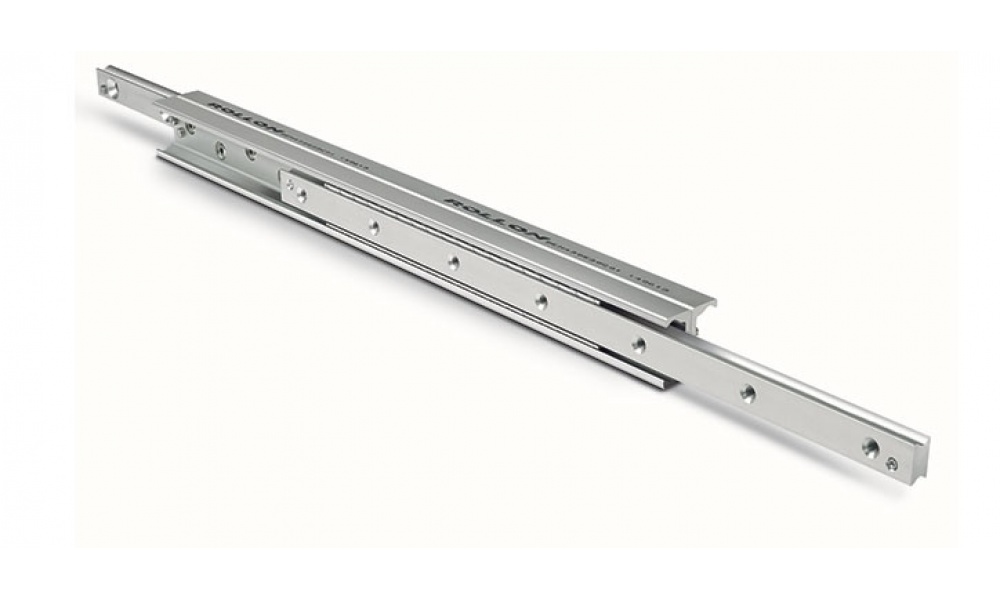

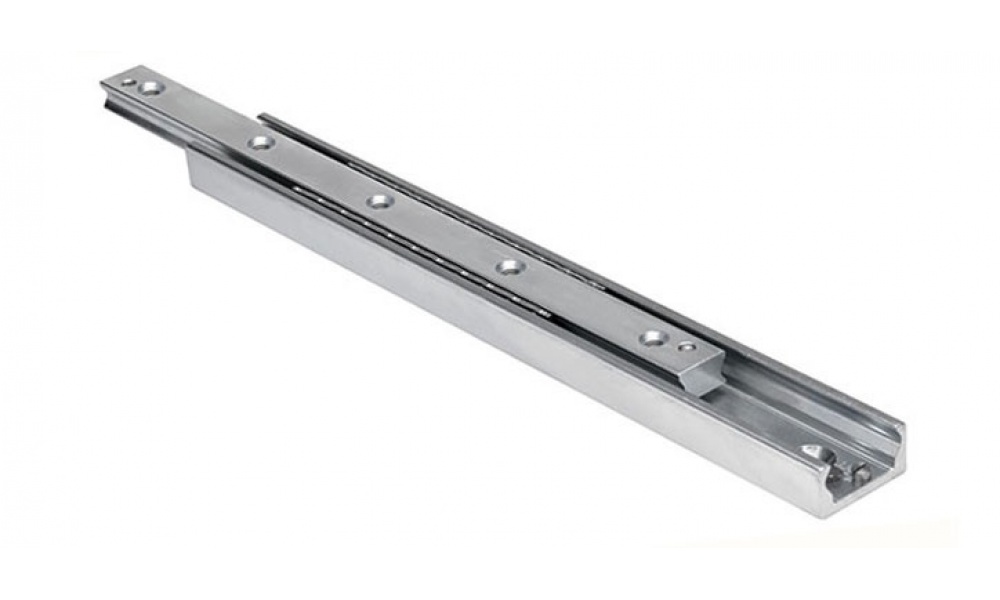

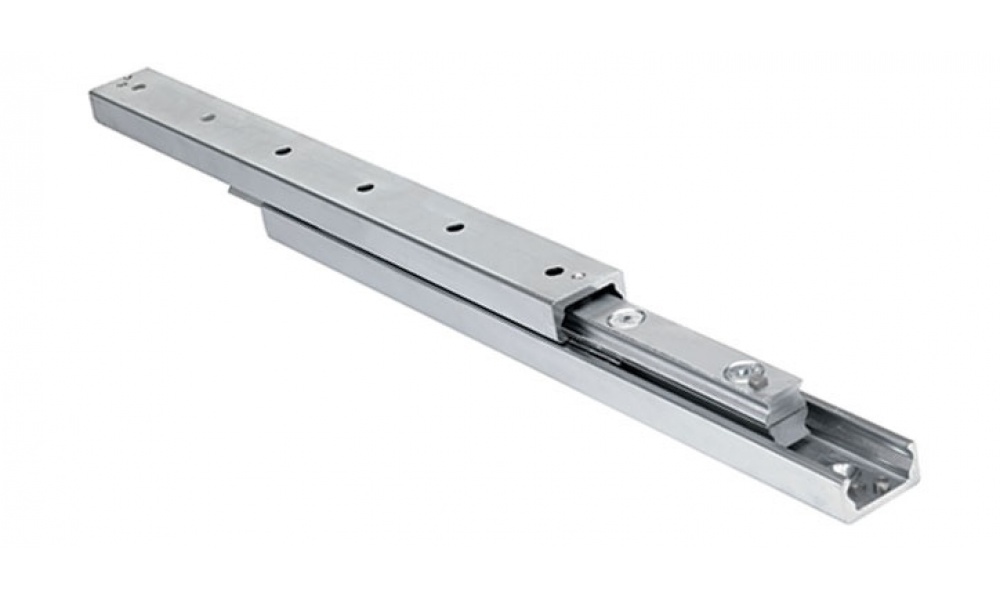

Telescopic Rail伸缩式直线轴承

  • 产品描述:Telescopic Rail高负载能力伸缩式直线轴承,配有笼式滚珠轴承的伸缩式滑轨,具有高负载能力和低偏差特性。因其感应淬火滚道,这种伸缩式滑轨有最佳的运行性能。TELESCOPIC RAIL 直线滑轨展现了在非常高的负载下的低偏差,即使是在完全伸展的情况下。
  • 在线订购

产品描述

配有笼式滚珠轴承的伸缩式,具有高负载能力和低偏差特性。因其感应淬火滚道,这种伸缩式滑轨有最佳的运行性能。TELESCOPIC RAIL 直线滑轨展现了在非常高的负载下的低偏差,即使是在完全伸展的情况下。

  • 伸缩式滑轨有六种不同的系列 (ASN, DE, DS, DSC, DBN, DMS, DSE)
  • 高扭转刚度的中间部件,其横截面呈 S 形、双 T 形或方形
  • 有全部或部分伸缩行程可供选择
  • DMS63 系列所支持的负载可以达到每对滑轨 3,800 kg
  • 即使在高负载,24/7 全天候应用的情况下也能确保运动的平稳性和极小的偏差,
  • 一些系列可以被锁定在关闭位置
  • 按要求提供特殊版本和行程

Telescopic Rail 产品系列包括可完全或部分抽出的伸缩式,有 6 种不同的尺寸。抗挠曲的中间部件有 S 形,双 T 形或方形横截面可供选择。所有系列的部件均提供高负载能力、平稳的滑动和最小偏差,即使是在最大负载和滑轨完全伸展的情况下。固定孔以标准间距定位。

Telescopic Rail 产品系列的产品有:

ASN - 由一条滑轨和一条滑动条组成的部分延伸系统。

DE - 这种全延伸伸缩式滑轨包括两条滑轨(安装在一起形成中间部件),以及两条滑动条,一条固定,一条可移动。

DS - 这种全延伸伸缩式滑轨包括两条滑轨(一条固定,一条可移动)和一个 S 形中间部件。

DSC - 这种全延伸伸缩式滑轨包括一个紧凑和刚性的中间部件,它把两种不同规格的滑轨连接在一起,一条固定,一条可移动。

DBN - 这种全延伸伸缩式滑轨包括两条滑轨(一条固定,一条可移动),以及两条安装在一起形成中间部件的滑条。

DMS - 这种重负载伸缩式滑轨包括来自 ASN 系列的部件,以及一个刚度非常高的双 T 形截面中间部件。

DSE - 由四个部件组成,长度延伸 150% 的导轨。

Telescopic Rail 伸缩式滑轨的主要应用领域:

  • 铁路
  • 汽车
  • 航空航天
  • 食品及饮料
  • 包装
  • 物流
  • 工业机器

主要特性


淬火滚道具有长使用寿命


高负载能力, 每对导轨最高 3.800 Kg


伸缩最大 150%


带有锁定和阻尼系统的安全解决方案


支持齿轮齿条同步


刚性型材使得偏转低


多种防腐蚀表面处理

技术特性

  • ASN/DE 系列伸缩式滑轨的可选尺寸:22,28,35,43,63
  • DS 系列伸缩式滑轨的可选尺寸:28,35,43,63
  • DSC 系列伸缩式滑轨的可选尺寸:43
  • DBN 系列伸缩式滑轨的可选尺寸:22,28,35,43
  • DMS 系列伸缩式滑轨的可选尺寸:63
  • DSE 系列伸缩式滑轨的可选尺寸:28,35,43,63
  • 感应淬火滚道
  • 滑轨和滑动条的材质为冷拔滚子轴承碳钢
  • 滚珠材质为淬硬滚子轴承碳钢
  • 最大运行速度:0.8 m/s(31.5 in/s)(取决于应用)
  • ASN,DE,DBN 的温度范围:-20 ℃ 至 +170 ℃(-4 ℉ 至 +338 ℉);DS,DSC:-20 ℃ 至 +110 ℃(-4 ℉ 至 +230 ℉)
  • 符合 ISO 2081 标准的电镀锌,根据要求提供增强的防腐蚀保护
